Jinsheng Mist Forest-Система туманообразования высокого давления является одним из ведущих производителей и поставщиков автоматических установок туманообразования высокого давления в Китае. Если вы собираетесь продавать дешевую автоматическую установку туманообразования высокого давления оптом, сделанную в Китае, добро пожаловать на бесплатный образец на нашем заводе. Вся продукция по индивидуальному заказу отличается высоким качеством и низкой ценой.
Автоматическая установка туманообразования высокого давления обеспечивает подачу воды под давлением и автоматическое управление работой систем туманообразования-под высоким давлением. Отфильтрованная вода поступает в установку, проходит через насос высокого-напора и подается в трубопровод туманообразования под необходимым рабочим давлением.

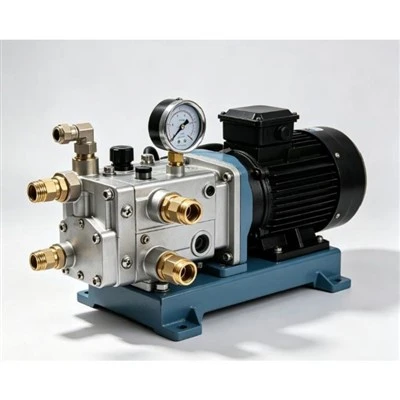

Узел объединяет насос, двигатель, компоненты давления, соединения для воды и электрическое управление в одном компактном блоке. Производительность насоса и конфигурация управления выбираются в зависимости от расхода сопла, рабочих зон, состояния трубопровода и электроснабжения объекта.
Автоматическое управление запуском и остановкой позволяет циклу туманообразования следовать определенному графику работы или последовательности системы.
Как работает блок
Вход воды:Отфильтрованная вода поступает через входное соединение и попадает в секцию насоса. Давление подачи воды и условия фильтрации подбираются в соответствии с выбранной конфигурацией насоса и форсунки.
Генерация давления:Насос высокого-напора повышает давление воды до необходимого рабочего уровня. Расход насоса согласовывается с общей потребностью активного контура туманообразования.
Автоматическая работа:Секция электрического управления управляет запуском, остановкой и последовательностью работы насоса в соответствии с заданной логикой управления.
Доставка тумана:Вода под давлением поступает по распределительной линии к распылительным форсункам. Форсунки преобразуют поток воды в мелкие капли для выбранного применения.
Типовые технические характеристики
|
Параметр |
Типичная конфигурация |
|
Тип продукта |
Автоматическая установка туманообразования-под высоким давлением |
|
Рабочее давление |
50–70 бар |
|
Поток воды |
4–12 л/мин |
|
Мощность двигателя |
2,2–5,5 кВт |
|
Источник питания |
220–380 В, 50/60 Гц |
|
Режим управления |
Автоматический старт/стоп |
|
Тип насоса |
Плунжерный насос высокого-давления |
|
Водная среда |
Фильтрованная чистая вода |
|
Установка |
Компактный блок, шкаф или салазки |
|
Рабочие приложения |
Охлаждение, увлажнение, контроль пыли и запахов |
Конечное давление, расход, мощность двигателя, электрическая конфигурация и функции управления выбираются из требований системы.
Параметры выбора
Рабочее давление:Давление определяется выбранной форсункой, необходимой производительностью распыления и гидравлическими потерями в трубопроводе. Рабочая точка насоса должна соответствовать давлению, необходимому в контуре форсунки.
Расход воды:Общий расход рассчитывается исходя из количества работающих форсунок и их индивидуальных расходов. Выбранный агрегат должен обеспечивать необходимый расход при заданном рабочем давлении.
Мощность двигателя:Мощность двигателя соответствует давлению и расходу насоса. Требования к напряжению, частоте и электрическому пуску должны быть подтверждены до начала производства.
Режим управления:Функции управления выбираются в соответствии с последовательностью действий. Опции могут включать автоматический запуск/остановку, работу по таймеру и управление по зонам-.
Области применения
Пылеподавление
Подает воду под давлением в форсунки мелкого распыления-для борьбы с пылью на погрузочно-разгрузочных, обрабатывающих и промышленных объектах.
Промышленное охлаждение
Обеспечивает контролируемый водяной туман для наружных площадей, технологических зон и оборудования, где требуется испарительное охлаждение.
Увлажнение
Питает тонкие-форсунки тумана для контроля влажности в производственных, складских и технологических средах.
Контроль запаха
Подает воду под давлением в системы распыления, используемые для контролируемой очистки запахов в промышленности и охране окружающей среды.
Согласование системы
Нагрузка на сопло:Общий расход сопла определяет базовую потребность в расходе насоса. Количество сопел и индивидуальная скорость потока должны быть подтверждены перед выбором устройства.
Операционные зоны:Зонное управление позволяет различным секциям системы туманообразования работать в соответствии с индивидуальными технологическими требованиями при использовании общего насосного агрегата.
Условия трубопровода:Диаметр трубопровода, длина, высота над уровнем моря и фитинги способствуют потере давления. Эти факторы учитываются при определении необходимого давления насоса.
Качество воды:Отфильтрованная чистая вода обеспечивает стабильную работу насоса и форсунки. Уровень фильтрации должен соответствовать конструкции насоса и размеру отверстия форсунки.
Функции автоматического управления
Старт и стоп
Автоматическая работа насоса соответствует настроенной последовательности системы, что снижает необходимость ручного вмешательства во время нормальной работы.
Операция по времени
Интервалы работы можно настроить для приложений, требующих контролируемых циклов распыления на протяжении всего производственного или экологического процесса.
Зональный контроль
Отдельные зоны туманообразования можно контролировать в необходимой последовательности, позволяя потоку воды следовать за активным участком системы.
Электрическая интеграция
Конфигурация управления соответствует имеющемуся на объекте напряжению, частоте и требуемым рабочим функциям.
Конструкция и компоненты
Насос устанавливает необходимое давление и расход для подключенного контура туманообразования. Выбор насоса зависит от рабочей точки системы.
Мощность двигателя соответствует выбранному рабочему режиму насоса и электропитанию объекта.
Компоненты регулирования давления и гидравлического соединения образуют водяной контур между выходом насоса и трубопроводом туманообразования.
Секция электрического управления содержит компоненты управления и защиты, необходимые для заданной автоматической последовательности.
Контроль качества и производства
Проверка компонентов
Перед сборкой насос, двигатель, компоненты давления, электрические детали и водяные соединения проверяются на соответствие указанной конфигурации.
01
Контроль сборки
Гидравлические и электрические соединения проверяются во время сборки, чтобы убедиться в правильности размещения и соединения компонентов.
02
Испытание давлением
Готовый гидравлический контур проверяется в условиях контролируемого давления перед окончательным выпуском.
03
Электрические испытания
Силовые соединения, функции управления и автоматические рабочие последовательности проверяются на соответствие сконфигурированным электрическим требованиям.
04
Заключительная проверка
Перед упаковкой готовое устройство проверяется на предмет состояния соединений, установки компонентов, работы управления и общей сборки.
05
Информация, необходимая для выбора
Давление в системе
Обеспечьте необходимое рабочее давление в системе туманообразования или контуре форсунки.
Спрос на воду
Укажите общий расход воды, количество форсунок и скорость потока форсунок для каждой рабочей зоны.
Схема системы
Длина, диаметр трубопровода, высота над уровнем моря и количество зон помогают определить требуемую мощность насоса.
Электроснабжение
Прежде чем выбирать двигатель и систему управления, укажите напряжение, частоту и доступный источник питания на объекте.
Электроснабжение
Прежде чем выбирать двигатель и систему управления, укажите напряжение, частоту и доступный источник питания на объекте.
Водные условия
Обеспечьте доступный источник воды и условия фильтрации, чтобы можно было правильно подобрать конфигурацию насоса и форсунки.
Часто задаваемые вопросы
Вопрос: Что такое автоматическое устройство туманообразования-высокого давления?
О: Это комплексный насосный и управляющий узел, который подает воду под давлением в систему туманообразования под высоким-давлением и управляет автоматической работой.
Вопрос: Как выбирается правильный блок?
О: Выбор зависит от рабочего давления, общего расхода воды, количества сопел, рабочих зон, состояния трубопровода и электропитания.
Вопрос: Может ли одно устройство обеспечить несколько зон туманообразования?
А: Да. Подходящее устройство управления и распределения может управлять несколькими зонами в соответствии с заданной последовательностью системы.
Вопрос: Какое качество воды требуется?
О: Для контура туманообразования используется фильтрованная чистая вода. Требования к фильтрации зависят от конструкции насоса, размера отверстия сопла и качества воды.
Вопрос: Можно ли настроить устройство для разных проектов?
А: Да. Производительность насоса, мощность двигателя, электропитание, диапазон давления и функции автоматического управления могут быть настроены в соответствии с требованиями проекта.
