Jinsheng Mist Forest-Система туманообразования высокого давления является одним из ведущих производителей и поставщиков установок туманообразования для промышленных помещений в Китае. Если вы собираетесь продавать дешевые промышленные противотуманные установки, сделанные в Китае, добро пожаловать на бесплатный образец на нашем заводе. Вся продукция по индивидуальному заказу отличается высоким качеством и низкой ценой.

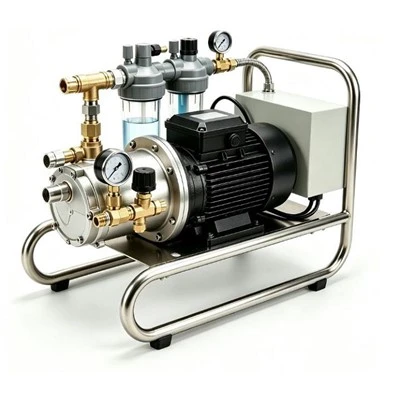

Промышленная установка туманообразования — это комплектная-установка подачи воды под высоким давлением, предназначенная для промышленного туманообразования. Он подает отфильтрованную воду под давлением в трубопроводы туманообразования и распылительные форсунки от централизованного насосного агрегата.
Установка объединяет насос высокого-насоса высокого давления, двигатель, компоненты фильтрации, управления давлением-, соединения для воды и электрические элементы управления на общей раме. Расход насоса, рабочее давление и мощность двигателя выбираются с учетом потребности в форсунках, рабочих зон, условий водоснабжения и электрических требований на объекте.
Ключевая конфигурация
Насос высокого-давления:Насос обеспечивает расход и давление, необходимые для подключенной сети туманообразования. Производительность выбирается из суммарного расхода одновременно работающих форсунок.
Фильтрация воды:На этапе фильтрации поступающая вода кондиционируется перед ее попаданием в контур высокого-давления. Выбор фильтра зависит от качества воды, требований к форсункам и указанной конфигурации системы.
Контроль давления:Компоненты управления давлением-регулируют подачу воды в соответствии с требуемым рабочим давлением. Выбранная конфигурация учитывает потери давления через фильтры, трубопроводы, клапаны и фитинги.
Электрическое управление:Секция управления управляет работой насоса и последовательностью работы системы. Механизмы управления могут поддерживать одно-зонное или много-зонное туманообразование в зависимости от требований установки.
Технические характеристики
|
Параметр |
Спецификация |
|
Тип продукта |
Блок тумана для промышленной среды |
|
Тип насоса |
Многоступенчатый-центробежный насос высокого-давления/тройной плунжерный насос |
|
Рабочее давление |
70 бар (приблизительно. 1000 фунтов на квадратный дюйм); настраивается до 140 бар |
|
Расход насоса |
30 л/мин; масштабируемость от 10 до 150 л/мин в зависимости от общей потребности в форсунках |
|
Мощность двигателя |
7,5 кВт (10 л.с.); выбирается в зависимости от режима работы насоса |
|
Вход воды |
Внутренняя резьба G 3/4 дюйма; конфигурация для подключения к месту установки. |
|
Фильтрация |
Двухступенчатая-фильтрация: предварительный фильтр 5-микронов и прецизионный фильтр 1 микрон. |
|
Расход сопла |
0,03–0,12 л/мин на сопло при номинальном давлении |
|
Количество насадок |
Настраивается в соответствии с требованиями системы; типовой диапазон 100–500 сопел |
|
Зоны запотевания |
1–4 независимых зоны; расширяемый в соответствии с конфигурацией системы |
|
Режим управления |
Ручное/автоматическое управление ПЛК/последовательность зон |
|
Электроснабжение |
380 В/50 Гц/3 фазы; настроен в соответствии с требованиями сайта |
|
Установка |
Обычный-комплектный блок, монтируемый на раме- |
Выбор системы
Расход насоса
Рассчитайте суммарный расход всех сопел, работающих одновременно. Требуемая производительность насоса определяется на основе этой потребности вместе с потерей давления в распределительной системе.
Рабочее давление
Укажите необходимое рабочее давление системы туманообразования. Режим работы насоса выбирается с учетом требований к форсункам и потерь давления в водяном контуре.
Количество насадок
Количество форсунок и индивидуальный расход определяют общую потребность в воде. Эти значения следует подтвердить перед окончательной оценкой производительности насоса и мощности двигателя.
Конфигурация зоны
Отдельные рабочие зоны могут быть организованы как независимые зоны туманообразования. Количество зон влияет на распределение воды, регулирующие клапаны и последовательность работы.
Промышленное применение
Производственные площади:Подает воду под давлением в сети туманообразования, установленные на определенных производственных или перерабатывающих участках. Расположение форсунок и расход подбираются в соответствии с требуемым покрытием.
Области обработки материалов:Поддерживает локальное запотевание вокруг точек погрузки, разгрузки и передачи материалов, где схема распределения повторяет рабочую зону.
Склады и складские помещения:Централизованная насосная установка может снабжать несколько распределительных линий, обслуживающих складские или погрузочно-разгрузочные зоны с различными эксплуатационными требованиями.
Открытые промышленные зоны:Обеспечивает воду под давлением для протяженных наружных трубопроводов туманообразования. Производительность насоса определяется исходя из потребности в сопле, длины трубопровода и расчетной потери давления.
Требования к установке
Водоснабжение
Подтвердите источник воды, давление на входе, доступный расход, температуру и качество воды, прежде чем завершить настройку насоса и фильтрации.
Схема трубопровода
Диаметр и маршрутизация труб должны соответствовать общему расходу, рабочему давлению, длине трубопровода и количеству активных зон.
Электроснабжение
Напряжение, частота, фаза и установленная мощность двигателя должны соответствовать имеющемуся электроснабжению на объекте.
Расположение оборудования
Установите агрегат на устойчивое основание с достаточным пространством вокруг насоса, компонентов фильтрации и управления для осмотра и доступа для обслуживания.
Производство и контроль
Сборка рамы:Насос, двигатель, компоненты фильтрации, управления-давлением и электрические компоненты собраны на общей раме в соответствии с заданной конфигурацией системы.
Проверка подключения:Соединения входа, выхода воды и управления давлением-проверяются на соответствие выбранным размерам соединений и расположению системы.
Функциональное тестирование:Во время окончательной проверки проверяются работа насоса, реакция давления, функции управления и расход воды.
Проверка спецификации:Перед отправкой готовая установка проверяется на соответствие заданному расходу насоса, рабочему давлению, мощности двигателя, фильтрации, электропитанию и конфигурации зон.
Информация о закупках
Данные о запотевании:Укажите количество форсунок, расход отдельных форсунок, необходимое рабочее давление и количество форсунок, работающих одновременно.
Рабочая схема:Укажите количество зон туманообразования, примерное расположение трубопроводов и расстояние между насосным агрегатом и рабочими зонами.
Утилиты сайта:Подтвердите доступное давление воды, источник воды, входное соединение, напряжение, частоту и фазу.
Условия эксплуатации:Укажите часы работы, место установки, условия окружающей среды и необходимую последовательность управления.
Эти детали проекта служат основой для определения размеров насоса, выбора двигателя, конфигурации фильтрации и технических характеристик электрического управления.
Часто задаваемые вопросы
Вопрос: Как выбирается подача насоса?
A: Расход насоса рассчитывается на основе совокупной потребности в воде одновременно работающих форсунок. Потери давления в трубопроводе и компонентах учитываются при расчете мощности насоса.
Вопрос: Как определяется необходимое рабочее давление?
О: Рабочее давление зависит от выбранных требований к форсункам и давления, необходимого для подачи воды по всей распределительной сети.
Вопрос: Может ли одно устройство обеспечить несколько зон туманообразования?
А: Да. Централизованный насосный агрегат может снабжать несколько зон, если производительность насоса, распределение воды и управление зонами подобраны с учетом требуемой последовательности операций.
Вопрос: Какая информация о воде необходима для выбора?
Ответ: Источник воды, давление на входе, доступный расход, температура и качество воды должны быть подтверждены перед выбором компонентов фильтрации и насоса.
Вопрос: Какие электрические данные необходимы?
О: Перед завершением настройки электрической системы управления необходимо указать напряжение, частоту, фазу и доступную мощность двигателя.
Вопрос: Что должно быть включено в запрос?
A: Укажите количество и расход форсунок, необходимое давление, количество зон, условия водоснабжения, электроснабжение и примерную схему установки. Эта информация позволяет подобрать конфигурацию агрегата в соответствии с проектом.
